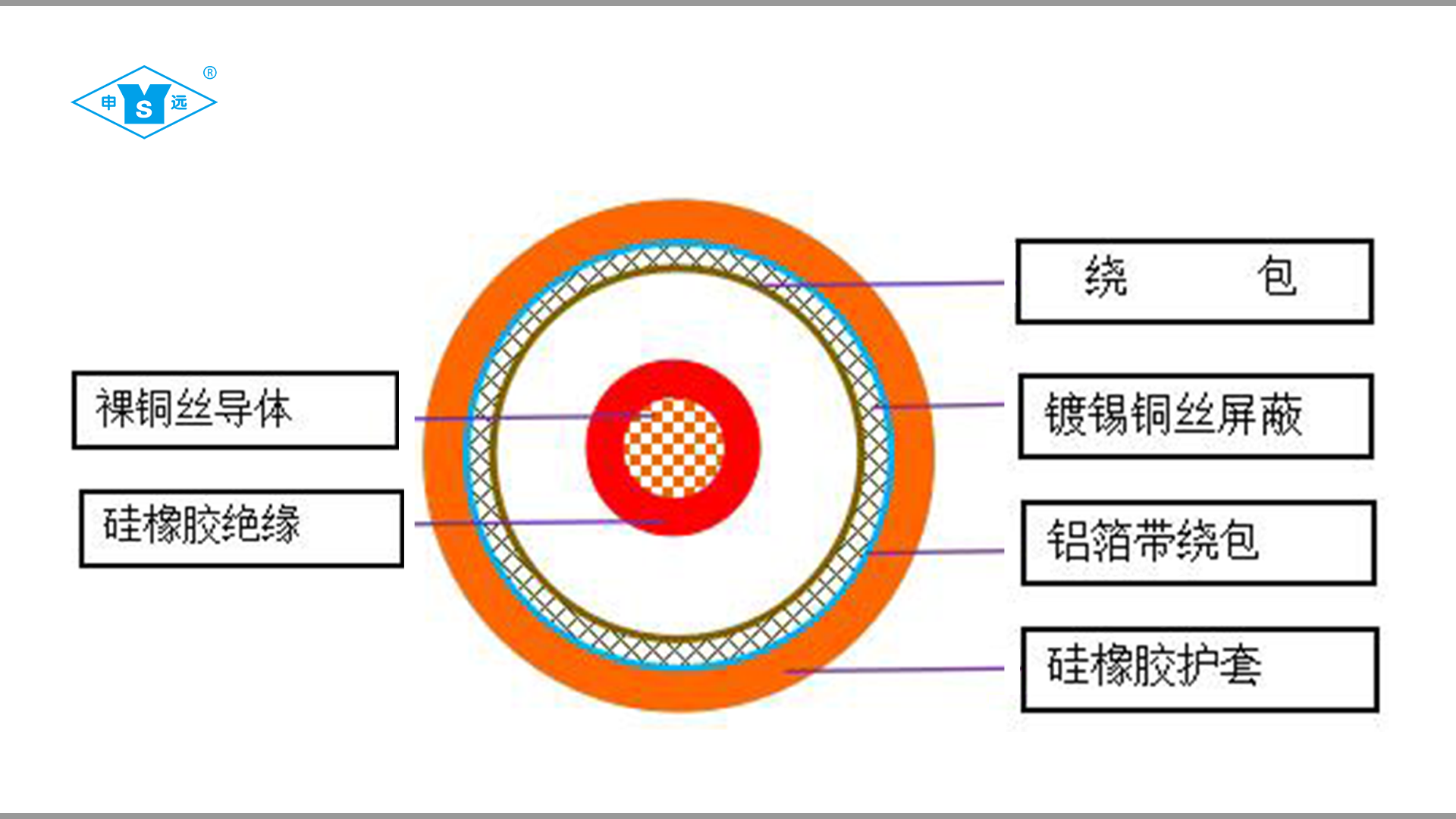

屏蔽材料1：裸銅絲或鍍錫銅絲編織
屏蔽材料2：鋁箔帶
絕緣體：硅橡膠
導體：裸軟銅或鍍錫軟銅絞線
溫度范圍：-60℃~+200℃；
額定電壓：AC600V/DC900V、AC1000V/DC1500V
顏色：黑色、紅色、橙色、其余顏色可按需定制
特點：①優良的耐熱、耐寒、耐油、耐輻射以及耐候性；
②通過單根垂直燃燒試驗，良好的阻燃性；
③硅橡膠具有優異的柔軟性，易于安裝使用；
④良好的EMI、EMC抗電磁干擾能力；
⑤不含鹵素，遵循環保型產品發展方向。
用途：用于電動汽車，包括但不限于混合動力汽車、電動汽車電池、汽車逆變器、發電線等。
AC 600V/DC 900V
|
線材規格 |
導體 |
絕緣外徑（mm） |
屏蔽 |
護套外徑（mm） |
||
|
導體截面 （mm2） |
結構 （mm） |
外徑（mm） |
材料1 |
材料2 |
||
|
1.5 |
48/0.20 |
1.60 |
2.8 |
鍍錫銅絲編織 |
鋁箔帶 |
5.0 |
|
2.5 |
79/0.20 |
2.05 |
3.5 |
5.7 |
||
|
4 |
130/0.20 |
2.60 |
4.0 |
6.0 |
||
|
6 |
190/0.20 |
3.60 |
5.0 |
7.6 |
||
|
10 |
323/0.20 |
4.60 |
6.0 |
8.7 |
||
|
16 |
513/0.20 |
5.50 |
7.2 |
10.0 |
||
|
25 |
798/0.20 |
6.80 |
8.6 |
11.9 |
||
|
35 |
1121/0.20 |
8.00 |
10.4 |
14.2 |
||
|
50 |
1596/0.20 |
9.80 |
12.1 |
15.6 |
||
|
70 |
2257/0.20 |
11.40 |
14.4 |
18.2 |
||
AC 1000V/DC 1500V
|
線材規格 |
導體 |
絕緣外徑（mm） |
屏蔽 |
護套外徑（mm） |
||
|
導體截面 （mm2） |
結構 （mm） |
外徑（mm） |
材料1 |
材料2 |
||
|
1.5 |
48/0.20 |
1.60 |
3.6 |
鍍錫銅絲編織 |
鋁箔帶 |
5.8 |
|
2.5 |
79/0.20 |
2.05 |
4.2 |
7.0 |
||
|
4 |
130/0.20 |
2.60 |
5.2 |
9.0 |
||
|
6 |
190/0.20 |
3.60 |
5.9 |
8.2 |
||
|
10 |
323/0.20 |
4.60 |
7.0 |
10.2 |
||
|
16 |
513/0.20 |
5.50 |
8.2 |
11.2 |
||
|
25 |
798/0.20 |
6.80 |
10.2 |
14.0 |
||
|
35 |
1121/0.20 |
8.00 |
11.4 |
15.4 |
||
|
50 |
1596/0.20 |
9.80 |
13.5 |
17.5 |
||
|
70 |
2257/0.20 |
11.40 |
15.5 |
19.5 |
||
|
95 |
3034/0.20 |
13.5 |
18.0 |
22.2 |
||
|
120 |
3848/0.20 |
15.5 |
20.0 |
25.0 |
||
|
150 |
4810/0.20 |
17.2 |
22.5 |
28.0 |
||
|
185 |
5920/0.20 |
19 |
24.3 |
29.5 |
||
|
240 |
3404/0.30 |
21.8 |
27.0 |
32.2 |
||
