使用溫度-40℃-125℃/150℃
額定電壓1500V,火花電壓高大10KV
彎曲半徑≥5OD,便于安裝
電纜單根阻燃滿足VW-1
絕緣材料滿足UL94-V0
不含鹵素,環保型電纜
參考標準(ISO6722;GB/T25085;GB/T2591;QC/T 1037)
電纜簡介

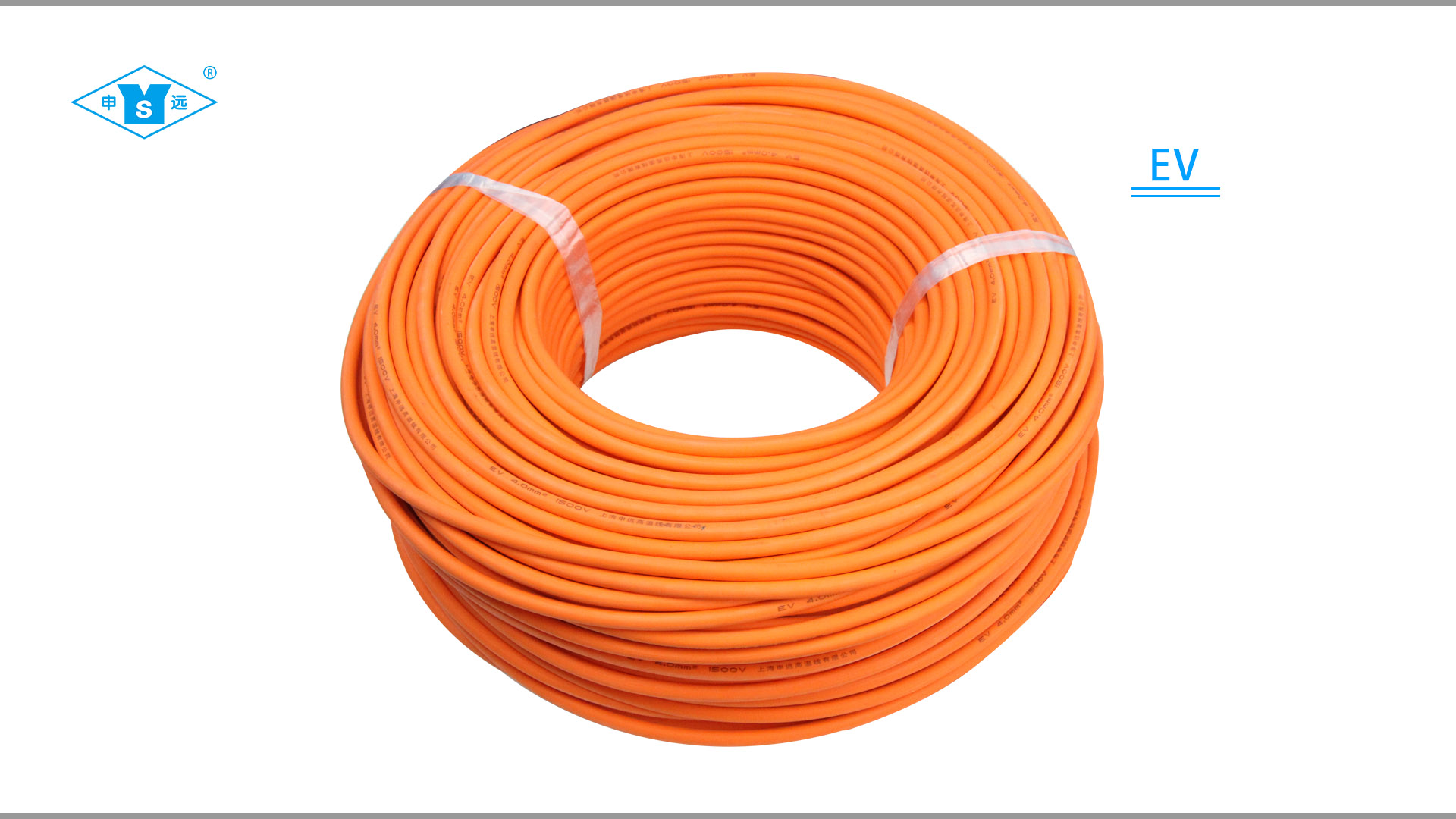

電動汽車高壓線，主要用于電動汽車電池高壓系統、電控系統。
電纜材料
導體：退火軟銅絲
絕緣體：125℃/150℃熱固性彈性體/125℃環保TPE
電纜特性
使用溫度-40℃-125℃/150℃；
額定電壓1500V，火花電壓高大10KV；
彎曲半徑≥5OD，便于安裝；
電纜單根阻燃滿足VW-1；
絕緣材料滿足UL94-V0；
不含鹵素，環保型電纜；
|
導體 Conductor |
絕緣體 Insulation |
電氣特性 Electrical Properties |
||
|
線規 mm2 |
導體構造 Conductor Construction NO.xфmm |
直徑 Diameter mm |
完成外徑 Outer Diameter mm |
最大導體直流電阻 Max.Conductor Resistance DC 20℃ Ω/km |
|
0.5 |
16/0.20 |
0.90 |
2.9 |
37.1 |
|
0.75 |
24/0.20 |
1.10 |
3.1 |
24.7 |
|
1.0 |
65/0.15 |
1.30 |
3.7 |
18.5 |
|
1.5 |
49/0.20 |
1.60 |
4.0 |
12.7 |
|
2.0 |
64/0.20 |
1.85 |
4.25 |
9.42 |
|
2.5 |
79/0.20 |
2.10 |
4.5 |
7.6 |
|
3.0 |
98/0.20 |
2.45 |
4.9 |
6.15 |
|
4.0 |
133/0.2 |
2.85 |
5.2 |
4.71 |
|
6 |
190/0.2 |
3.50 |
5.6 |
3.14 |
|
10 |
323/0.20 |
4.50 |
7.8 |
1.82 |
|
16 |
513/0.2 |
5.70 |
8.8 |
1.16 |
|
25 |
879/0.19 |
7.2 |
9.8 |
0.74 |
|
35 |
1228/0.19 |
8.40 |
11.6 |
0.53 |
|
50 |
1755/0.19 |
10.0 |
13.1 |
0.37 |
|
70 |
2479/0.19 |
11.9 |
15.4 |
0.26 |
